25t滑觸線供電型

產品介紹：

BHX：采用滑觸線將380V交流電源引入平車作為該平車的電力來源，其運行頻率和使用時間不受束縛，適用于較長距離運輸?shù)膱?chǎng)合?；|線安裝平車底部或兩側，會對其他車輛的過往造成影響，但因其臺面較低，卻是流水線生產的輸送設備。

應用范圍：制鋼工廠、冷軋車間、模具車間、煉鋼車間，水泥廠、卷材車間、五金加工車間醫療器械等

物料：鋼包、鋼結構、模具、鋼卷、鋁卷、機械配套

性能特點

多環境應用

主要使用于惡劣環境等、高溫環境、防爆環境等場合
運行距離受限

運行距離不長（小于等于50米）
長時間頻繁使用

使用較為頻繁、使用時間較長環境中，尤其惡劣環境、高溫環境
成本低

由于結構較為簡單，對軌道鋪設要求不高、成本較低、是車間流水生產線
優點

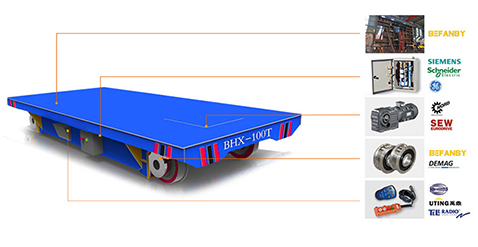

具有結構緊湊、外形美觀、操作簡單、噪音低、承載能力強、易維護等特點

工作原理

BHX系列是滑觸線供電軌道平車，是將交流380V的安全滑觸線直接引入平車交流控制系統，來控制平車的啟動，停止，前進，后退等。通過平車的移動帶動安全滑觸線的滑塊來實現給平車供電，安全滑觸線受安裝位置的束縛，可以安裝在軌道中間或道軌外側地溝內。為了安全和方便可以在地溝上增加蓋板，通過自動翻板裝置，來實現地溝內的電源引入軌道平車上，操作系統為低壓36V電源控制。

工程案例更多案例

技術參數

BHX系列電動平車是安全滑觸線供電式電動平車。其是在軌道側面開設地溝，地溝內安裝安全滑觸線，地溝上鋪設有單面用鉸鏈固定于地上的蓋板。電動平車運行時通過安裝在平車上的地溝翻板裝置，將蓋板掀起，翻板裝置內有同安全滑觸線集電器聯接的電纜。電動平車通過后蓋板自動放回地面。能保證無軌車輛順利通過。地溝翻板滑觸線型電動平車不受運行距離的束縛。



BHX安全滑觸線供電電動平車主要技術參數
型號	BHX	BHX-6	BHX-10	BHX-16	BHX-25	BHX-40	BHX-63	BHX-100	BHX-160	BHX200
額定載重量		6	10	16	25	40	63	100	160	200
臺面尺寸	長 L	3600	3600	4000	4500	5000	5600	6300	8000	8200
	寬 B	2000	2000	2200	2200	2500	2500	2800	2800	2800
	高 H	550	550	600	650	700	850	900	1100	1250
運行速度（m/min）		30	30	30	30	25	25	20	20	20
輪距A（mm）		2000	2200	2200	2500	2800	3200	3600	4500	4500
軌內側距C（mm）		1435	1435	1435	1435	1635	1735	1835	2000	2000
車輪直徑 (mm)		300	300	400	400	500	600	700	700	700
底部間隙		50	50	50	60	60	60	60	70	70
電機型號/功率（KW）		YZ132M1-6		YZ132M2-6		YZ160M1-6	YZ160M2-6		YZ160M2-6	YZ160L-6
		2.2		3.7		5.5	7.5		2X7.5	2X11
電纜方式	安全滑觸線		380V
推薦鋼軌型號		P24		P24	P38	P43		QU80	QU100
車輪數量		4		4		4		4	8	8
最大輪壓		1.91	3.21	4.87	7.5	11.5	16.9	27.6	22.8	28.5
參考重量		3.4	3.72	4.2	6	7.5	11.4	15.2	25.5	31.5
說明：
1）其軌距、臺面尺寸、額定起重量可根據用戶需求另行設計、制造。
2）無線遙控裝置可選
3）可選變頻器調速電控
4) 路軌車來回走設定系統
5）路軌車遇人2米自動停車、報警
